AlN cristallum incrementum per methodum PVT

Tertia generatio latae bandgap materiae semiconductoris, incluso gallium nitride (GaN), carbide silicon (SiC), et aluminium nitridum (AlN), exhibent egregias proprietates electricas, thermas et acousto-opticas. Hae materiae limitationes primae et secundae materiae semiconductoris generationis compellant, signanter progressu industriae semiconductoris.

Nunc, praeparatio et applicatio technologiae adSicet GaN respective bene institutae sunt. E contra, investigationes in AlN, adamas, et oxydorum zinci (ZnO) adhuc in primordiis suis. AlN directa bandgap semiconductor cum bandgap energiae 6.2 eV. Sceleratas conductivity altos iactat, resistivity, naufragii agri vires, et optimam stabilitatem chemicam et scelerisque. Quapropter AlN materia magna non solum est applicationum lumine caeruleo et ultraviolaceo, sed etiam inservit essentiali sarcinarum, dielectricorum solorum et insulationis materiae electronicarum machinis et circuitibus integratis. Maxime idoneae ad altae irae et altae potentiae cogitationes.

Praeterea, AlN et GaN ostendunt bonum scelerisque congruentem et chemicam compatibilitatem. AlN saepe ponitur pro subiecto epitaxiali GaN, quod signanter minuere potest densitatem defectuum in machinis GaN et eorum effectus augere. Ob eius applicationis potentiam pollicentes, investigatores terrarum terrarum satis attendunt ad praeparationem GENERALIS, grandis amplitudinis AlN crystallorum.

In statu, modi parandiAlN crystallissolutionem includunt methodum, aluminium metallum nitridationem directum, vapor hydride periodum epitaxy (HVPE), et vapor corporis oneraria (PVT). Inter haec, PVT methodus facta est technicae amet technologiae crescentis AlN crystallis ob suum altitudinis incrementum (usque ad 500-1000 μm/h) et crystalli qualitatem superiorem, cum densitate dislocationis minus quam 10^3 cm^-2.

Principium et processum incrementi crystallini AlN per methodum PVT

AlN cristallum incrementum per PVT methodum per gradus sublimationis perficitur, phaselus gasi onerariis et recrystallizationis pulveris crudi AlN. Temperatura incrementum environment tam altus est quam 2300℃. Principium fundamentale incrementi AlN crystalli per methodum PVT est relative simplex, ut in hac formula ostenditur: 2AlN(s) = 2Al(g) + N2 (g) (1)

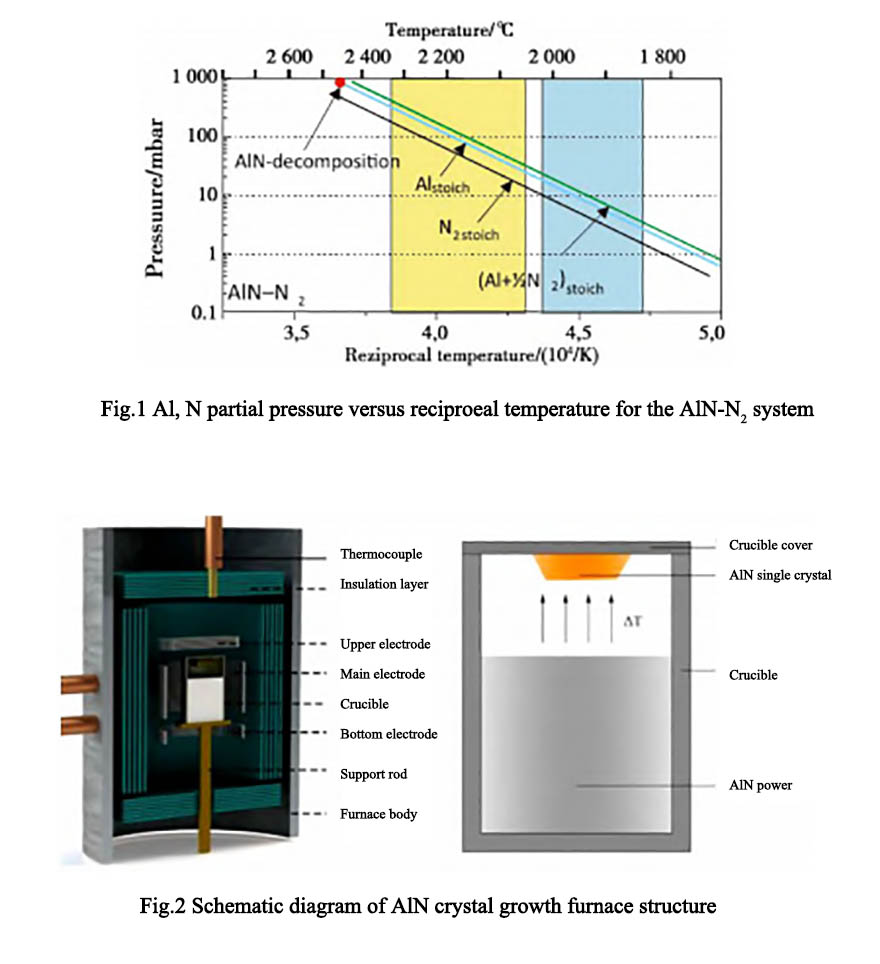

Praecipui gradus processus incrementi eius sunt: ​​(1) Sublimatio AlN pulveris crudi; (II) transmissio materiae rudis gasi periodi componentis; (3) adsorptio gasi periodi in superficie incrementi componentium; (4) Superficies diffusio et nucleatio; (5) processus desorptionis [10]. Sub norma atmosphaerica pressionis, AlN crystalla in AlN vaporem et nitrogenum lente putrescere incipiunt circa 1700 °C. Cum temperatura MMCC °C attingit, compositione motus AlN celeriter auget. Figura 1 est curva relationem ostendens inter pressionem AlN gasi Phase partialis et temperatura ambientem. Area flavo in figura est processus temperaturae AlN crystallorum a PVT methodo praeparatus. Figura 2 est schematicum schematicum de fornacis augmenti structurae AlN crystallorum a PVT methodo praeparatae.

Semicorex offerssummus qualis uas solutionespro uno cristallo augmento. Si quid percontationes habes vel etiam singula egent, quaeso ne dubita nobiscum attingere.

Contactus telephonicus # +86-13567891907

Email: sales@semicorex.com
