Silicon, Silicon Carbide et Gallium Nitride

Post communes usus digitales productos et summus tech electricum electricum, 5G stationem basim, sunt materiae semiconductoris 3 nucleus: Silicon, Silicon, Carbide et Gallium Nitride industriam agentes. Non sunt inter se alternantes, periti in quadrigis sunt et in diversis proeliis nisum habent irreparabile. Earum divisionem laboris intelligentes, videre possumus lignum evolutionis industriae electronicorum recentiorum.

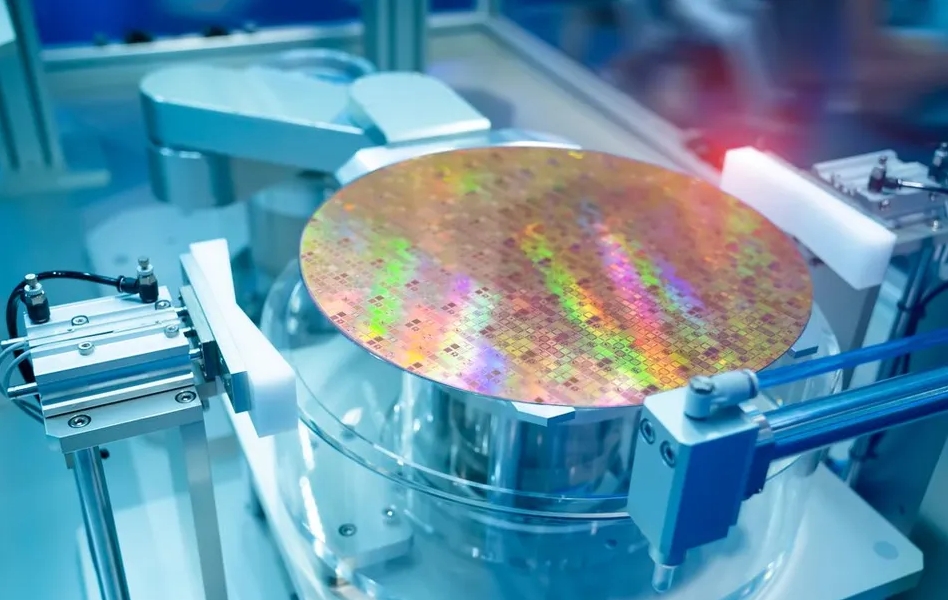

1.Pii: lapis basis circuitus integrati

Pii est proculdubio rex semiconductor, omnem campum valde integratum et complexum computando reget. Computatorium CPU, mobile SoC, processus graphice, memoria, memoria mico, et variae microcontrollerorum et logicae digitales astulae, omnes fere in basi Silicon structae sunt.

Cur Silicon hunc agrum dominabitur?

I) optimo gradu integrated

Pii magnas proprietates materiales habet, potest crevit in superficie cinematographica insulating SiO2 perfecta per processum oxidationis scelerisque. Haec proprietas est basis ad CMOS transistorem aedificandi, qui billions vel decem miliarda transistores in parva particula spumae integrant, ad extremas functiones logisticas implicatas consequendas.

II) mature processus et humilis sumptus

Plus quam dimidium saeculi evolutionis, processus Siliconis effectus est totius civilizationis industriae humanae. A purificatione, cristallum trahens, ad photolithographiam, etchingicam, maturam et immanem industriam catenis formavit, ut crystallum praecipuum cum magnitudine mirae ac vilis pretii produceret.

III) bonum statera

Pii optimam proportionem inter conductivity, celeritatem commutandi, sumptus fabricandi, et effectus scelerisque consequitur. Dum non potest par esse in executione materiae novissimi in extrema operatione, est perfecte adaequata et maxime oeconomica electio ad tractandum multiplices signa digitales et logicas operationes.

2.Pii Carbide: Power Custodes in High-volt Battlefield

SiC rotundum materia est summus volt, summus potentiae campus. Maxime adhibetur in "potentia machinarum" pro potentia conversionis et imperii. Ut principale coegi inverter, in patina, DC-DC converter in novis vehiculis energiae; dolor eget statio convertentis, motoris industriae agitet, et transitum rail in industria et potentia eget; photovoltaici invertores et venti vim convertentium in nova industria potentiae generationis industriae.

Cur SiC aptas applicationes summus intentione

I) maxime altum naufragii electrica agro vires

Ruptura campi electrica robur SiC est 10 temporibus altior quam Siliconis. Significat fabricare eandem intentionem sustinendi machinam, stratum epitaxialem SiC tenuiorem esse, retrahitur intentio doping altiorem, reducere in resistentia machinae. Cum resistentia minor fit, vis amissionis et caloris generationis signanter minui potest cum conductio.

II) bonum scelerisque conductivity

Scelerisque conductivity SiC 3 times that of Silicon. In applicatione virtutis altae calefactio est "summum interfectorem". SiC fabrica celerius se calefacere, laborem systematis stabili sub densitate superiore pati, vel systematis dissipationis calorem simpliciorem reddere potest.

III) High temperatus operantes facultatem

Temperatura fabricae Siliconis typice sub 175°C est, cum fabrica SiC opus stabilire potest supra CC°C. Hoc certius facit in ambitibus asperis et asperis, sicut systemata electronica prope machinam autocineticam positam.

3.Gallium NitrideEt celeritate auctor in altum frequentia semita

Core commodum GaN est in frequentia summus. Lucet in duobus campis;

Summus frequentia potentia electronicorum (celeriter denuntians): nunc latissime disseminatum est, ut nos compacto et efficacissimo phialorum celeriter utamur.

RF ante-finem: Potestas amplificatoria in 5G communicationis basium stationes et systemata radar in industria tuendae.

Quare rex summus frequentia GAN est perficientur?

1) Electrons in materia GaN maxime celeriter movent, id est transistores celerrime celeritates mutandi consequi posse. Ad potestatem mutandi commeatus, permutationes frequentiae altiores pro usu capaces et inductores minores et leviores permittunt, ita ut miniaturizationem patina efficiat.

2) Mobilitas transistoris electronici altissimae (HEMT): Interfacius GaN-AlGaN heterojunctio hetero- junctionis, cum in praecedente articulo digeruntur, automatice duo gasi dimensionales electronici (2DEG), cum summa electronicorum concentratione et mobilitate, perquam in renitentia infimo resultantes, sponte formare possunt. Hoc dat GaN machinas duas utilitates humilis conductionis damnum et humilis mutandi damnum durante celeritate mutandi summus.

3) Lata bandgap: carbidi pii similis, etiam GaN bandgap latas habet, renitens calores et altas voltages, et robustiores quam Pii.
