Quae sunt differentiae inter epitaxiam et CVD

In tenuissima depositione processus fabricationis chippis, saepe duae technologiae simul memorantur, sed tamen fundamentaliter diversae sunt depositionis vaporum epitaxis et chemicus. Similes sunt cognati, utrumque familiae “vaporis incrementi”, sed distinctis notis et viribus. Interdum plane sunt separatae; aliis temporibus, in se invicem transformare et sub certis condicionibus coexistere.

I. Differentia fundamentalis: Una est Effingo, altera est Graffiti .

Depositio Vaporis chemica (CVD) est modus depositionis cinematographici tenuioris communis. Principium eius simplex est: gas continens elementum scopo in cameram reactionem introducitur, ubi chemica reactio in superficie lagana calefacta occurrit, solidum tenue cinematographicum generans. Membrana CVD generatae possunt esse polycrystallina, amorphos, vel simplex crystallina, secundum condiciones processus. Similis est pictura parietis, cuiuscumque structurae crystalli muri, fucus simpliciter in cinematographico solidatur. CVD-pii dioxidum depositum, nitridum pii, pii polycrystallini, etc., stricte cancellos non habent requisita congruentia cum subiecto subiecto.

E contra Epitaphium est ramus nobilis in familia CVD. Eius requisita multo duriores sunt: ​​pellicula deposita eandem crystalli structuram et intentionem quam subiectum habere debet, cum atomis "crescentis" iacuit per iacum ad perfecte replicare cancellos substratae dispositionis. Epitaxia similis est eodem Formulae ad laterculos effingendos — murus noviter constructus compagibus muri veteris latericios perfecte adsignare debet. Strati epitaxiales typice sunt pii-crystallini, germanium silicon, carbide silicon, etc., structuris clavis construendis uti, sicut regionem activam et hetero- junctiones transistorum.

Plane, omnis epitaxy est CVD, sed non omnis CVD epitaxia est. Epitaxia est "replicatio unius crystalli" modus CVD sub certis condicionibus consecutus.

II. Varietas in processu Conditions

CVD fenestra longe late patet. Temperaturae a locus temperatura usque ad mille graduum Celsium vagari possunt, pressurae ab pressione atmosphaerica ad paucos Pascales, et genera vaporum valde diversae sunt. Omnis processus qui permittit gasi agere et solidam tenuem cinematographicam formare potest CVD vocari. Plasma amplificatum CVD potest nitridem Pii deponere in 300-400°C, pressuris humili CVD ad 600-700°C, et pressionis atmosphaerica CVD ad calores supra CM°C, deponendo dioxide Pii. CVD fere nullas necessitates habet substratae, silicon, vitreae, metallicae, nec non materiarum materiarum (sub condiciones temperatae humilis) omnes deponi possunt.

Epitaphium autem multo angustiorem fenestram habet. Ut in strato uno cristallo perfecto crescat, tres condiciones restrictae occurrere debent.

Primo, subiectum esse debet unum crystallum. Stratum epitaxiale est continuatio cancelli crystalli substrato; si ipsum subiectum est polycrystallinum vel amorpho, simplex iacuit epitaxialis cristalis increscere non potest.

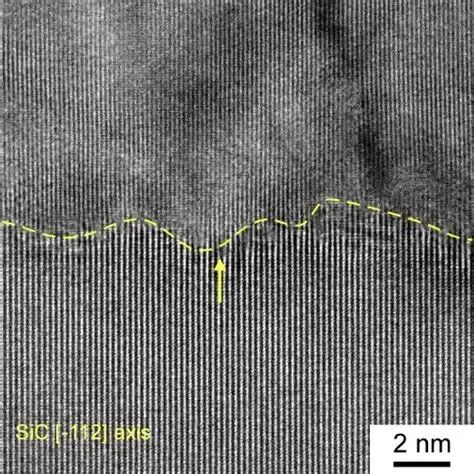

Secunda, temperatura est satis alta. Pro epitaxia Pii, siccus est proprie 1000-1200°C; ad epitaxiam carbidam Pii, siccus etiam 1500-1600°C pervenire potest. Temperatus caliditas sufficientem superficiei mobilitatem atomis adsorbedis praebet, permittens eas in cancello crystalli rectas positiones invenire.

Tertio, incrementum rate tardus est. Nimis celeritas rate atomos efficeret ut non satis temporis ad "aciem" proveniret in structuras polycrystallinas vel defectus. Typica incrementi epitaxiae Pii pro epitaxia sunt 0.1-1 micrometri per minuti, cum CVD depositio pii polycrystallini facile ad 10 micrometros per minutos attingere potest.

Praeterea epitaxia requirit altissimam cubiculi munditiem; quaevis immunditia atomi potest fieri centrum vitii, in componendo integritati unius crystalli.

III. Interconversionis

Sub certis conditionibus, epitaxy et CVD inter se converti possunt.

Ab CVD ad Epitaxy: Si substratum est silicon monocrystallinum, et depositio temperaturae satis altae et satis tarde incrementum, processus CVD, qui silices polycrystallinos solet producere, transformari potest in epitaxiam monocrystallinum. Exempli gratia depositio cum silano infra 900°C reddit siliconem polycrystallinum; temperatura ad 1050°C elevando dum silani pressionis partialis levando permittit incrementum stratis monocrystallini epitaxialis in substrato siliconis monocrystallini. Hoc principium fundamentale incrementi epitaxialis est - augendo ratem superficiem diffusionem, atomi facultatem habent positionum cancellorum "inveniendi".

Ab Epitaxy ad CVD: Si temperatura non satis alta est, vel incrementum rate nimis velox est, processus epitaxialis "degener" erit in polycrystallino vel amorpho depositionis. Exempli gratia, conatus ad epitaxially siliconis in frigidis temperaturis in amorpho Pii provenire potest; epitaxia in altum rates membra polycrystallina inducere potest. In industria, haec "deiectio" interdum consulto adhibetur ut membranae tenuiores polycrystallini pii crescant. Exempli gratia, in scrobe implendo, iacus amorphoi Pii primo ponitur in temperatura quasi quiddam humile, et deinde obstruitur caliditas ad illam crystallizandam.

IV. Coexistentia et Symbiosis

In processibus fabricandis provectis, epitaxy et CVD saepe in eodem instrumento coexistunt, et etiam in eodem gradu processus cooperantur.

Epitaxy selectiva exemplum typicum est. In fonte-fluvio processuum levare, epitaxial pii debet selective crevit in regiones siliconis monocrystallini expositae, dum nihil crescit in regiones solitariae dioxidae vel siliconis nitridis pii. Hic processus est actu "competitio" inter epitaxiam et CVD-in superficie monocrystallini pii, atomi possunt celeriter migrare et cancellos invenire positiones ad epitaxialem tabulam formandam; in superficie insulating, nucleatio atomica tarda est, et finalis materia polycrystallina vel amorpho deposita selective signari potest.

Continua Depositio Epitaxyis et Polycrystallini: In 3D NAND fabricandis, interdum necesse est ut primum epitaxially monocrystallinum silicon semen iacuit crescat, et deinde ad CVD modum depositi polycrystallini Pii ut fossas impleat. Idem instrumentum epitaxiale libere inter modos monocrystallinos et polycrystallinos commutare potest, temperationem et rationem gasi aptando.

Epitaxy + Depositio in Silicon technologia coacta: Germanium Pii epitaxially in fonte crevit et in regiones PMOS siccatae est, et codex nitridus siliconis innixus eodem tempore CVD in eo depositus est. Duo simul cooperantur ut accentus compressive canalem inducant et mobilitatem foveam meliorem efficiant.

V. Conclusio

Epitaxy et CVD duos distinctos aditus exprimunt: unum, studium "gradus atomicii perfecti replicationis", alter, pragmatismus "formationis cinematographicae efficientis". Principia fundamentalia reactiones gas-phase chemicae communicant, signanter tamen divergunt in terminis cristalli qualitatis, fenestrae temperatae et incrementi. Temperantia et rate componendo, converti possunt; per processum ingeniosum, in una arte et opere in eodem processu coexistere possunt. Haec est cooperatio harmonica inter hos duos cognatos, qui sinit astulas habere et canales unius-crystal perfectos et densas portas polycrystallinas et stratis dielectricis insulantibus, magnificum aedificium billions transistorum cooperantium sustinens.

Semicorex praebet summus qualisCVD coating products. Si quid percontationes habes aut etiam singula egent, quaeso ne dubita nobiscum attingere.

Contactus telephonicus # +86-13567891907

Email: sales@semicorex.com
