Semiconductor etching processus technologiae

Censura, seu engraving, est in semiconductor vestibulum crucial gradum, vestibulum microelectronics IC, et processus vestibulum micro/nano. Primarius processus exemplaring cum photolithographia est. In stricto sensu etching est essentialiter photolithographica etching, ubi photoresista primum utens photolithographia exponitur, et deinde aliae methodi adhibentur ad investigandum materiam inutilem. Etching est processus selectivi materiae inviti tollendi e superficie lagani siliconis utendi modi chemicis vel physicis. Finis eius fundamentalis est exemplar larvam accurate replicare in laganum pii linitum. Cum processuum microfabricationis evolutionem, etching late terminus factus est communis ad detractionem et remotionem materialium solutionum utentium, reactivorum, vel aliorum methodorum mechanicarum, factus terminus communis in microfabricatione.

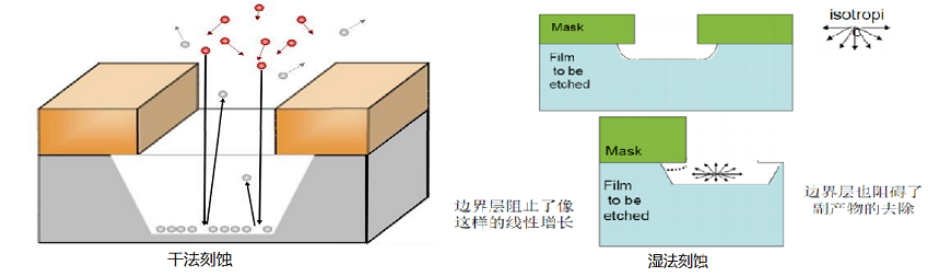

Ensigmata late in duo genera generari possunt: ​​humidum et anhelatio et enormatio arida. In siccis etching, vapor in frequentiis altis excitatur (praesertim 13.56 MHz vel 2.45 GHz). Sub impressionibus 1 ad 100 Pa, medium liberum a paucis millimetris ad paucos centimetra percurrit. Sunt tria genera arida engraving;

• Corporis arida engraving: Accelerat lapsum corporis particularum in superficie laganum;

• Chemical arida engraving: Gas chemicum cum superficie laganum reflectit;

• Chemico-physicum etching arida: Processus physicus cum proprietatibus chemicis;

1. Ion trabem etching

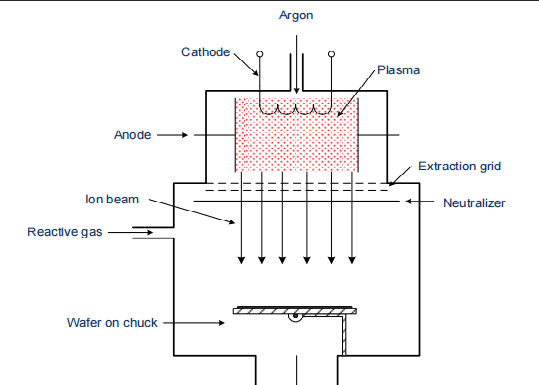

Ion trabes engraving est processus physicus siccus etching. Argon iones radiantur in superficiem in trabi Ionis proxime 1 ad 3 keV. Propter energiam ionsum materiam superficiem bombardant. laganum verticaliter vel angulum in trabi ion inseritur, et processus anisotropicus absolute est. Electio humilis est quia inter ordines non differt. Gas et materia polita sentinam vacui expellunt; attamen, quia reactio productorum gaseorum non est, particulae laganum vel parietes cubiculi deponere possunt.

Ad has particulas vitandas, alter gas in cubiculum introducitur. Gas hic cum argonis ionibus reflectit, processum physicochemicum etingificationem inducens. Pars gasi cum superficie agit, sed aliqua reagit cum particulis politis ad formandum byproductos gaseosos. Fere omnes materiae hoc methodo utentes signari possunt. Ob radiorum verticalium, in muris verticalibus gerunt valde humile (anisotropium altum). Attamen, ob selectivam demissam et humilem engraving rate, hic processus raro in fabricandis semiconductoribus modernis adhibetur.

2. Plasma Etching

Plasma etching est processus chemicus et chymicus (etch siccus chemicus). Commodum est quod superficies lagana ab acceleratis non laeditur. Ob particulas mobilis gasi etchingae, profile engraving est isotropica, quae methodum hanc aptam facit ad tollendas integras stratas pelliculas (exampla, posteriori purgatio post oxidationis scelerisque).

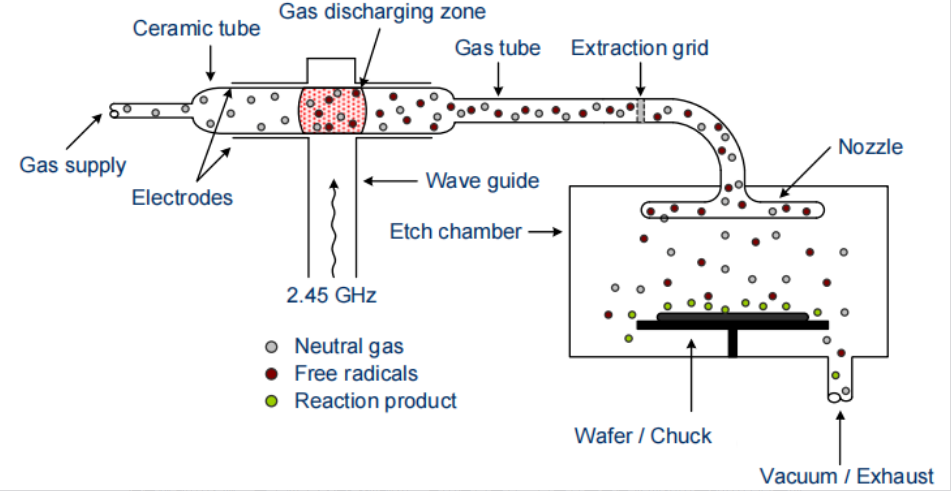

Unum genus reactoris ad plasma etching usus est reactor amni. Plasma in magna frequentia 2.45 GHz per impulsum ionizationis accenditur, et impetus ionizationis situs ab lagano separat.

In regione gas missionis variae particulae, etiam radicales liberae, ob impulsum adsunt. Libera radicalia neutra sunt atomi vel moleculae cum electrons nonaturato et ideo valde reactivum sunt. Ut gas neutrum, tetrafluoromethane (CF4) in regionem missionis gasi introducitur et in moleculas fluorinos CF2 et separat (F2). Similiter fluorinum a CF4 separari potest addito oxygenio (O2);

2 CF4 + O2 ---> 2 COF2 + 2 F2

Moleculum fluorinum in duos atomos fluorinos separatos ab industria in regione gasi emissionis scindi potest: uterque atomus fluorinus fluorinus libera radicalis est, sicut quodlibet atomum septem electrons valentiae habet et tendit ad conformationem gasi iners. Praeter radicales neutras liberas plures ex parte oneratae sunt particulae (CF+4, CF+3, CF+2, ...). Particulae omnes, radicales liberae, etc., deinde cameram suam per tubum ceramicum intrant. Particulae accusatae ab etching conclavi obstrui possunt per craticulam extractionem vel recombinationem in formatione moleculorum neutrorum. Radices fluorinae etiam ex parte recombinantur, sed satis sunt ad cameram etching, in superficie laganum agere, et chemicam abrasionem causare. Ceterae neutrae particulae processuum notificatae non sunt et una cum productorum reactione levantur.

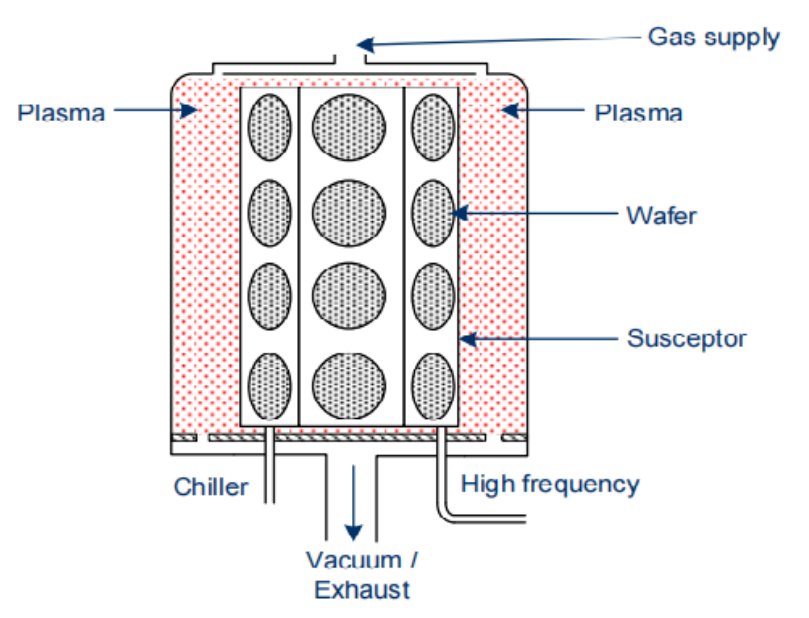

Exempla tenuium membranarum quae in plasma etching: • Pii: Si + 4F ---> SiF4 • Silicon dioxidum: SiO2 + 4F ---> SiF4 + O2 • Silicon nitridum: Si3N4 + 12F ---> 3SiF4 + 2N2 3. Ion reactivum etching (RIE) notae: electivus, uniformitas, etingens ratio, et ensus reactiva. etching. Isotropicae etching perfiles ac ones anisotropicae possibilia sunt. Ergo RIE est processus chemicus corporis etching et potissimus processus in semiconductore fabricando ad varietatem membranarum tenuium construendam. In processu cubiculi, laganum in summa frequentia electrode (HF electrode). Plasma generatur ex ionizatione impacto, in qua liberi electronici et iones positive oneratae apparent. Si HF electrode in intentione positiva est, electronici liberi in eam cumulant et electronico iterum ob affinitatem electronici non possunt excedere. Ideo electrode -1000 V (praeiudicio intentionis). Iones tardae quae sequi non possunt campum alternatum rapide movent ad electrode negate praecipientes.

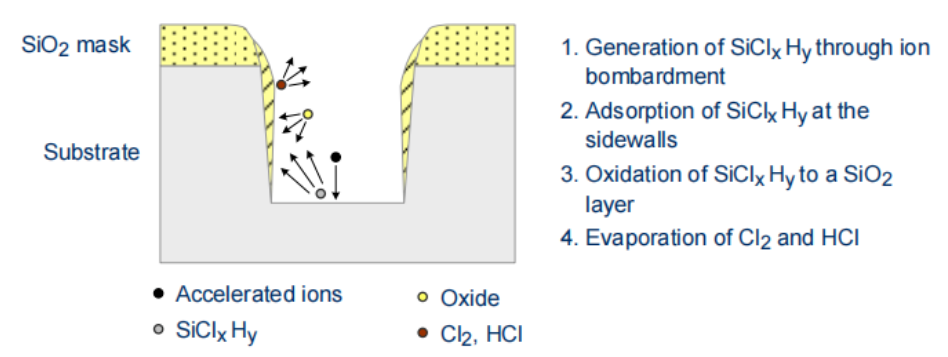

Si medium liberum iter ionum altum est, particulae superficies lagana bombardarum ad angulos fere perpendiculares. Sic materia e superficie eicitur per acceleratos (physica etching), et nonnullae particulae etiam chemicae cum superficie agunt. Lateralia lateralia crebra sunt, ut nullus exterat et profile anisotropica etch manent. Electio non est angusta, sed non nimis magna ex processu physico engraving. Praeterea superficies laganum ab acceleratis ionibus laeditur et furnum thermarum sanari debet. Pars chemica processus etchinges per reactionem liberae radicalis cum superficie et materiale corpore comminuto efficitur, ideo in laganum vel cubiculi parietes non redeo sicut in trabes etching. Augendo pressionem in etingre- naculo, medium liberum particularum iter decrescit. Ideo plures collisiones sunt, et particulae in diversa vagantur. Hoc consequitur in minori directione etinge, et processus chemicus magis acquirit proprietates. Auctus est selectivity proventus in profile magis isotropica etch. profiles anisotropicae etch per passionem laterum in silicone etching efficiuntur. Oxygenium in etching thalamo reagit cum Pii moliti ad formam dioxidis Pii, quae in latera verticali reponitur. Velum oxydatum in regiones horizontales propter bombardarum sonum amovetur, processus lateralis permittens continuare.

SCELERO rate pendet a pressura, summus frequentia generantis potentia, processus gas, actualis rate fluens gas, laganum temperatura. Anisotropia auget cum potentia frequentia summus, pressus decrescens et temperatus decrescentes. Uniformitas processus etchingae a gas, distantia inter electrodes et materia electrode dependet. Si distantia nimis parva est, plasma uniformiter spargi non potest, unde inhomogeneitas est. Electrodis distantiam etch ratem auget quia plasma super volumen expansum distribuitur. Nam electrodes carbonis materiam praelatam esse probavit. Quia fluorinum et chlorinum etiam carbonem oppugnant, electrodes plasma aequabile coactum efficiunt, ita margines lagani eodem modo ac laganum centrum afficiuntur.

Selectivity et etch rate graviter in processu gas pendent. Nam composita Pii et Pii, imprimis fluorinum et chlorinum adhibentur.

Cursus processuum unico gasi, gas mixtionis, vel parametris fixum non terminatur. Exempli gratia, oxydi patrii in polysilicon primo ad ratem altam et demissam selectivam amoveri possunt, sequentem notificationem polysilicon cum selectivo superiori respectu stratorum subjectarum.

Semicorex variis offertSiC componentsin engraving processum. Si quid percontationes habes aut etiam singula egent, quaeso ne dubita nobiscum attingere.

Contactus telephonicus # +86-13567891907

Email: sales@semicorex.com
