Crystalli Sic Parati a PVT Methodo

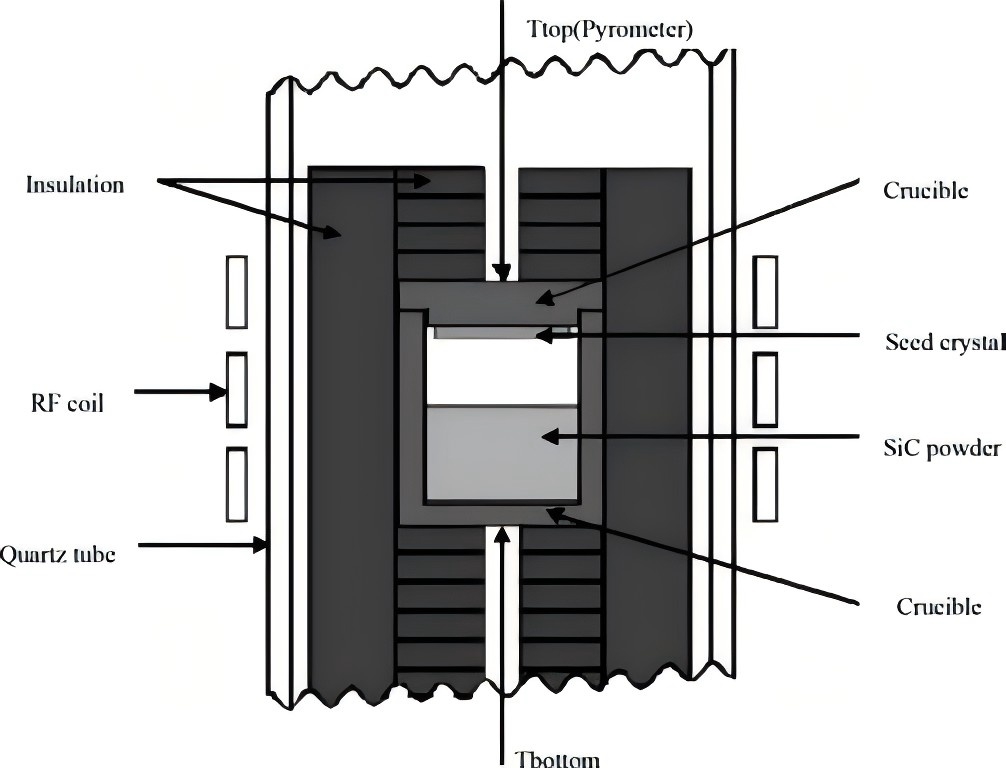

Methodus amet ad carbidam Pii praeparandi una crystalla est methodus vaporum corporis (PVT). Hoc modum maxime consistit invicus tubus cavitatis, acalefactio elementum(Inductionem coil vel graphite calefacientis);graphite ipsum sensit velitmateria, agraphite uasculum, carbida pii semen crystallum, carbida pii pulveris, et thermometrum temperatus. Silicon carbide in fundo testae graphitae collocatur, dum semen crystallum in summo figitur. Processus crescentis crystalli sic est: temperatura in fundo uase per calefactionem 2100-2400 °C elevatur (inductione seu resistentia). Pulvis carbidus pii in fundo uasculi in hanc caliditatem corrumpitur, producens substantias gaseosas ut Si, Si₂C, et SiCq. Sub impressione graduum caliditatis et retrahitur intra cavitatem, hae substantiae gaseae ad superficiem inferiorem temperaturae seminis cristalli et sensim condensant et nucleati deportantur, ad ultimum ut incrementum crystalli carbidi siliconis obtinent.

Claves technicae puncta notandae cum crystallis carbide siliconibus crescentibus utendi modum onerariis vaporum physicorum sunt hae:

1) Puritas materialis graphite intra cristallum incrementum temperaturae campi congruere debet. Puritas partium graphitarum minor debet esse quam 5×10-6, et insulae sensitiva minor quam 10×10-6 esse debet. Inter haec, puritas elementorum B et Al infra 0.1×10-6 debet esse, cum haec duo elementa libera foramina generabunt in incremento carbidi Pii. Nimia copia harum duarum elementorum ad instabiles proprietates electricum carbidi pii ducet, afficiens machinis carbidi pii. Eodem tempore, praesentia immunditiarum in cristallum defectus et luxationes ducere potest, tandem qualitatem crystalli afficiens.

2) Semen cristallum verticitatis recte lego. Comprobatum est planum C(0001) adhiberi posse crystallis 4H-SiC crescere, et Si(0001) planum crystallis 6H-SiC crescere.

3) Utere-axis semine crystallis ad incrementum. Optima angulus axis seminis crystalli off 4° est, ad cristallum orientationem demonstrans. Semen crystallorum off-axis non solum potest mutare symmetriam cristalli incrementi et defectus in cristallum minuere, sed etiam crystallum crescere per quandam speciem cristalli orientationis, quod utile est ad crystallos simplices praeparandos. Eodem tempore, potest incrementum crystalli magis aequabile, reducere in crystallum vis et contentionem internum, et qualitatem cristalli meliorem.

4) Bonum semen cristallum processum compaginem. Posterior pars seminis cristalli corrumpit et sublimat ad caliditatem. In cristallo incrementum, sexangulae evacuationes vel etiam defectus microtubae intra crystallum formari possunt, et in gravibus casibus, magnae crystalli polymorphicae area generari possunt. Ideo in posteriore parte seminis cristalli debet pretreated. Stratum densum photoresist cum crassitudine circiter 20 µm in superficie Si seminis crystallini obduci potest. Post caliditas carbonizationis caliditas circa 600 °C, densa carbonised cinematographica formatur. Deinde, coniungitur cum lamina graphita vel charta graphita sub caliditate et pressione calidi. Semen cristallum hoc modo consecutum potest valde emendare qualitatem crystallizationem et efficaciter inhibere ablationem posterioris partis seminis cristalli.

5) Firmitatem in cristalli incrementi interfaciei per cycli incrementum cristalli ponere. Ut crassitudo crystallorum carbidi Pii paulatim augetur, incrementum crystalli interfaciei paulatim ad superiorem superficiem pulveris carbidi pii in fundo uase movetur. Hoc facit mutationes in ambitu incrementi crystalli incrementi interfaciei, ducens ad fluctuationes in parametris sicut campus scelerisque et ratio carbonis-silicon. Simul, onerariam materiam atmosphaericam reducit et celeritas incrementi crystalli retardat, periculum ponens in continuum et stabile incrementum crystalli. Hae difficultates aliquatenus mitigari possunt per methodos optimizing structurae et temperantiae. Addens mechanismum crucibilem motum et moderantem uas lente sursum movere per directionem axialem in rate incrementi crystalli, stabilitatem incrementi interfaciei cristallinae stabilitatem efficere ac stabilitatem axialem et radialem caliditatis clivi conservare.

Semicorex praebet summus qualisgraphite componentsfor SiC cristallum incrementum. Si quid percontationes habes vel etiam singula egent, quaeso ne dubita nobiscum attingere.

Contactus telephonicus # +86-13567891907

Email: sales@semicorex.com
