Quod SOI

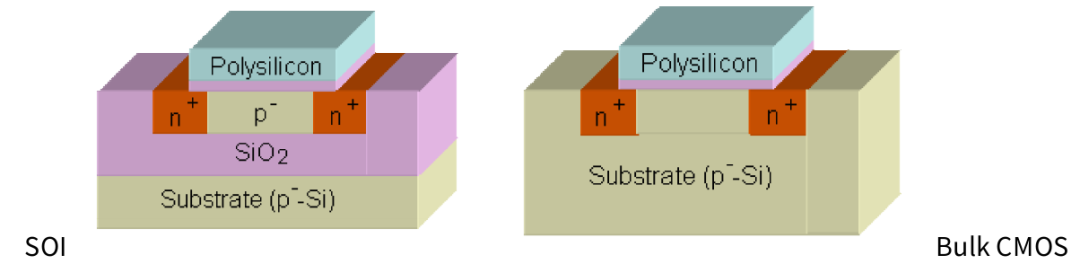

SOI, brevis pro Silicon-On-Insulatore, est semiconductor processus fabricandi in specialibus materiis substratis. Cum industrialem suam in annis 1980s, haec technologia maximus ramus factus est processuum vestibulum semiconductoris provectorum. Distinguitur ab unica sua structura compositae tres ordines, SOI processus insignis est discessus a mole traditionalis processus Pii.

Componitur ex simplici strato fabricae silicon-crystal, tabulatum dioxidum insulating pii (quae etiam stratum oxydatum sepultum, BOX), et substratum silicon.SOI laganumcreat electrica environment independens et stabilis. Uterque tabulatum munus distinctum et complementarium adimplet in agendis et reliability lagani curandis:

1. Suprema unius cryptae silicon-straminis fabrica, quae plerumque crassitudinem 5 nm ad 2 µm habet, media area est ut transistores activos modos efficiat. Eius ultra-tenuitatis fundamentum est melioris observantiae et artificii miniaturizationis.

2. Primarium functionis mediae iacuit oxydatum sepulti est ut solitudo electrica consequatur. Stratum BOX efficaciter impedit nexus electricas inter stratum fabricam et substratum infra, adhibitis mechanismis tam physicas quam chemicae, cum sua crassitudine typice ab 5nm ad 2μm vagantibus.

3. Quoad fundum Pii subiectum, eius primarium munus est firmitatem structurae ac stabilis mechanica subsidia praebere, quae magnae cautiones sunt pro lagana dependenti in productione et postea usu. Secundum crassitudinem, plerumque intra fines 200μm usque ad 700μm cadit.

SOI Wafer

1.Low potentia consummatio

Praesentia insulating iacuit inSOI laganareduces lacus venas et capacitatem, conferentes ad machinam inferiorem statice et dynamicam vim consummationis.

2.Radiation resistentia

Stratum insulatum in SOI laganum efficaciter possunt radios cosmicos et interventus electromagneticos protegere, ictum extremae ambitus in fabrica firmitatis vitantes, ut id in specialibus campis stabiliter operari possint sicut industria aerospace et nuclei.

3.Excellent summus frequency perficientur

Consilio strato insulating signanter reducit effectus invitos parasiticos effectus ex commercio inter machinam et subiectum. Reductio capacitatis parasiticae demittit latentiam machinarum SOI in magno frequentiae signo processus (qualis communicationis 5G), per quod efficientiam operantem auget.

4.Design flexibilitate

SOI lineamenta subiecta solitario dielectric inhaerentia, necessitatem remotionis sulcationis solitariae removendo, quae processus fabricationis simpliciores reddit et productionis meliori cedit.

Applicationem SOI technology

1.Consumer electronicarum sector: RF ante-finem moduli pro smartphones (qualia sunt 5G Filtra).

2.Automotiva electronica campi: Automotivi-gradi radar chip.

3.Aerospace: Satellite instrumenti communicationis.

Componitur ex simplici strato fabricae silicon-crystal, tabulatum dioxidum insulating pii (quae etiam stratum oxydatum sepultum, BOX), et substratum silicon.
